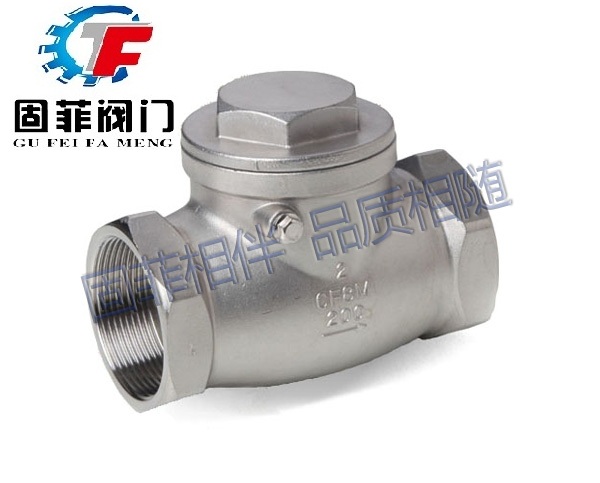

螺纹旋启式止回阀

产品概述
GFH14W不锈钢丝扣旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。适用介质为：水、油品、蒸汽、酸性介质等。

产品特点
1、具有结构短、体积小、质量轻。
2、阀瓣关闭快速，水锤压力小。
3、流道通畅，流体阻力小；动作灵敏，密封性能好。
4、安装方便，可在水平、垂直两个方向的管路上安装。

工作原理
旋启式止回阀可分为升降式止回阀和旋启式止回阀二种，升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大。旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀。

技术参数

公称压力	PN	1.6, 2.5, 4.0, 6.4	MPa
强度试验压力	PT	2.4, 3.8, 6.0, 7.6
低压气密封试验压力		0.6
高压气密封试验压力	2.0, 3.0, 4.8, 7.6
适用介质	GFH14W-（16-64）C	GFH14W-（16-64）P	GFH14W-（16-64）R
	水、油品、汽	硝酸类	醋酸类
适用温度	-40～180


主要零部件材质

序号NO.	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	摇杆插销	不锈钢316/304
4	阀瓣	不锈钢CF8M/CF8
5	螺塞	不锈钢316/304
6	螺塞垫片	聚四氟乙烯PTFE
