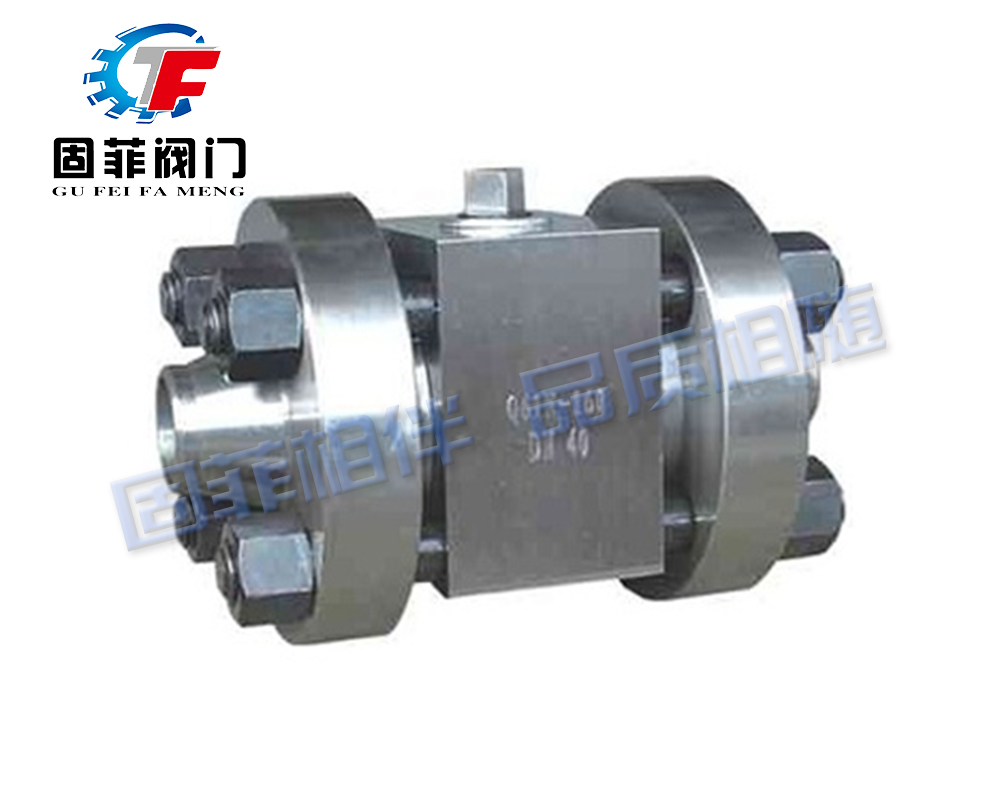

高压焊接球阀

提示：点击图片可以放大

产品概述

高压锻钢承插焊球阀采用侧装锻钢三片分体式阀体结构设计，是专为高压工况设计的，用来取代传统的固定式设计，以节省费用。根据特别需要，该系列阀门也可以根据客户要求设计以满足超低温或高温工况的要求。

产品特点

1、本产品所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。

执行标准

基本设计：GB/T 12237、BS 5351
测试：GB/T 13927、API 598

技术参数

公称压力PN	16	32	MPa
强度试验压力PT	24	48	MPa
低压密封试验力	0.6		MPa
高压密封试验力	17.6	35.2	MPa
适用介质	水、油品、蒸汽
适用温度	-40～80℃

主要零部件材质

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙	尼龙
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
O形圈	橡胶	橡胶
双头螺栓	35CrMoA	A193-B7

产品结构图

外形尺寸

公称压力	公称通径	主要尺寸
		L		L1		D		D1		H		W	M	D2	b	Z-Φd
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	W	法兰
16.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
	80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
	100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-18
	32	300	230	100	110	165	150	115	43	120	96	300	M52×2	41	30	4-22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-36
	100	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-36
