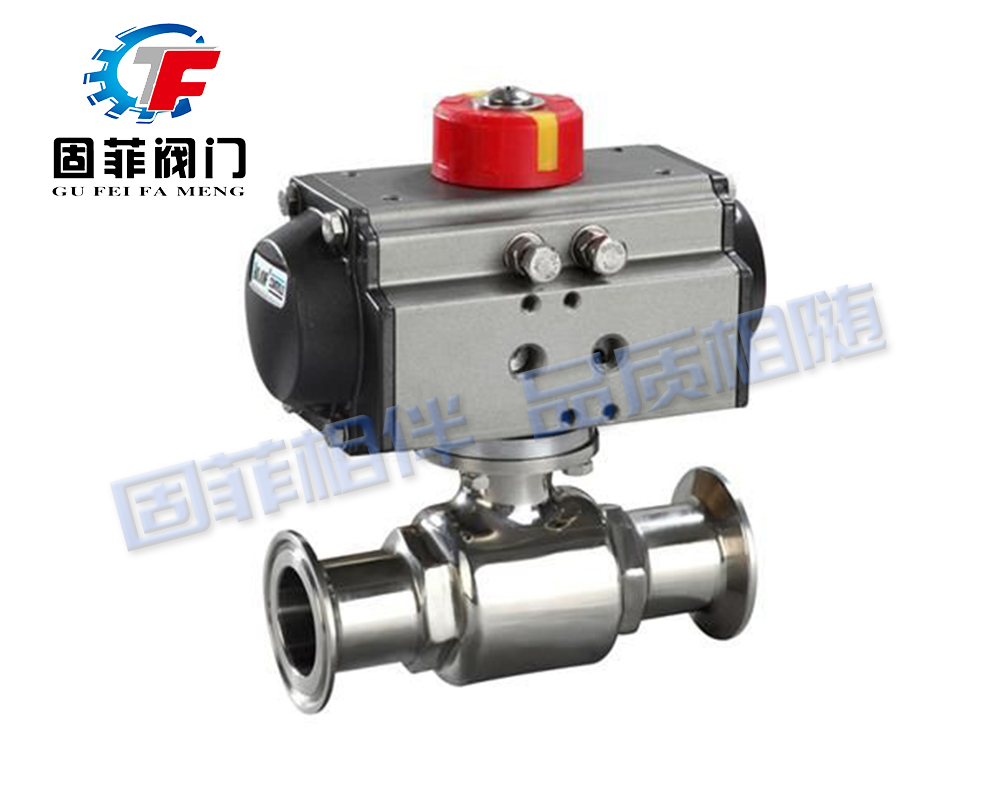

气动卫生级球阀

产品概述

GFQ681F气动卫生级球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

产品特点

1、孔径大小与管道一致，不产生沉淀物。
2、流道内壁240Grit抛光，保证流道畅通无阻。
3、采用全包的PTFE密封没有死角，易清洗。


执行标准
气动执行器连接尺寸符合ISO5211标准
公称通径：15~50mm
公称压力：PN1.6，2.5MPa
使用温度：-28℃~+150℃（250℃特殊密封处理）
流体范围：水，油品，腐蚀性介质
设计标准：GB12237  ANSI B16.34

试验和检验：GB/T13927-92  API598


技术参数


GTD/ATD气动执行器技术参数		Q681F气动卫生级球阀阀体参数
类   型	双作用活塞式、弹簧复位式	公称通径	15～102mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
	单作用：7N·M～2668N·M	阀体材质	304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（ 橡胶O型圈）	球体材质	304/316/316L不锈钢
	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE
动作范围	0～90°±5°	温   度	PTFE≤180℃
接口螺纹	GTD40～GTD83/ATD50～ATD88    G1/8″	连接方式	快装式、焊接式、螺纹式
	GTD110～GTD350/ATD100～200   G1/4″	适用介质	啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
阀位信号	定位器：4～20mA/回信器：全开全关信号	特   点	安全卫生，密封好、使用寿命长
