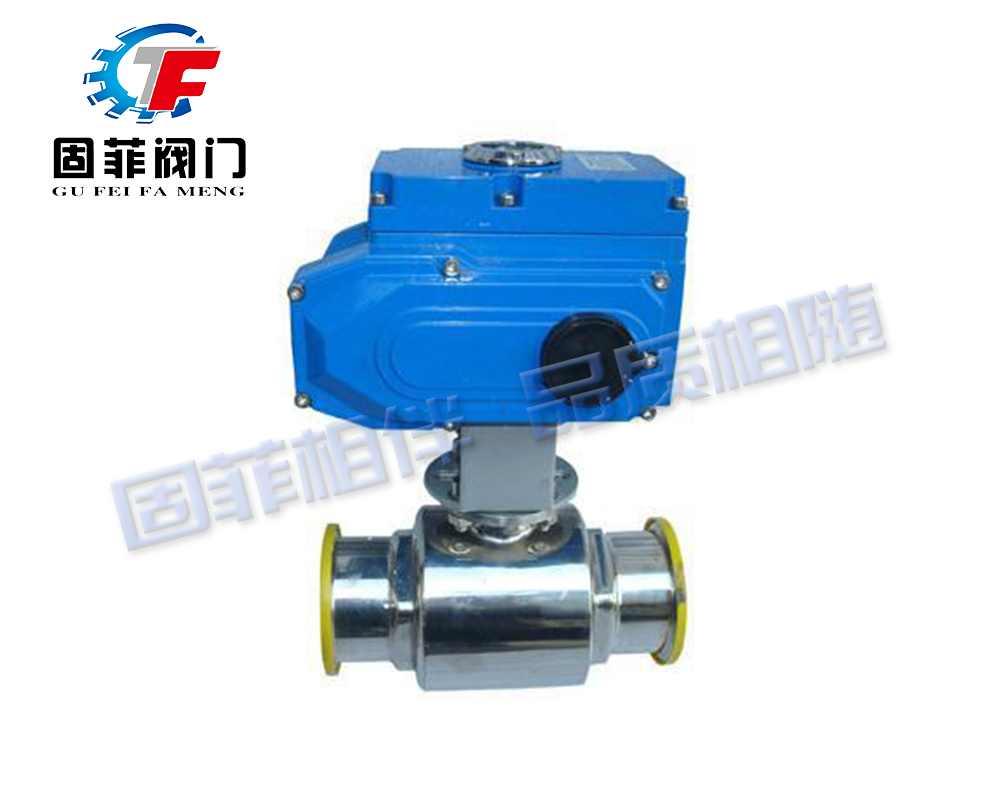

电动卫生级球阀

产品概述

本公司生产的电动卫生级球阀是由电动角行程执行器与卫生级球阀装配组成。亦称电动卡箍球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。电动卫生级球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。电动卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。


产品特点
1、流体阻力少，无论是缩径或全通径球阀流阻系数都是所有阀类当中最小的。
2、开关迅速方便，一般情况下只需要手柄转动90℃就完成全开或全关动作，真正实现快速启闭。
3、密封性能好，绝大多数球阀阀座都采用聚四氟乙烯等弹性材料制造，一般这种软密封的密封性容易保证，所有广泛使用。
4、寿命长，由于聚四氟乙烯有良好的自润滑性，与阀体球体阀杆的摩擦磨损小，所有大大提高了球阀的使用寿命。
5、可靠性高，球体与阀座不会擦伤，急剧磨损阀杆不会飞出，有防火、防静电功能。
6、使用广泛，除一般介质外，还可输送粘性流体、浆液以及固体颗粒。
7、多种转动方式，轻易实现远距离操作以及自动化控制需要。

8、体积小，可安装于管路任一位置，安装快捷方便，运输贮藏也很容易。

执行标准
设计与制造GB/T12234 ASMEB16.34
结构长度JB/T3595
接口连接尺寸JB/T3595 GB/T12224
检验与试验JB/T3595 MSS SP61

压力与温度基准JB/T3595 ANSI B16.34

主要技术参数



阀体形式	二通式、三通式
公称通径	DN15～102mm
公称压力	PN1.0 MPa
连接形式	快装式（卡箍式）、焊接式、螺纹式
适用温度	PTFE≤180℃
适用介质	啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点	安全卫生，密封好、使用寿命长



行器型号	DSR、3810R、HQ、PSQ电动执行机构
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65（或IP67）、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%



性能参数


公称通径 DN（mm）	φ15-102mm
允许压差（MPa）	≤公称压力
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%



主要零部件材质


阀体	304/316/316L不锈钢
阀轴	不锈钢
球体	304/316/316L不锈钢
阀座	PTFE
