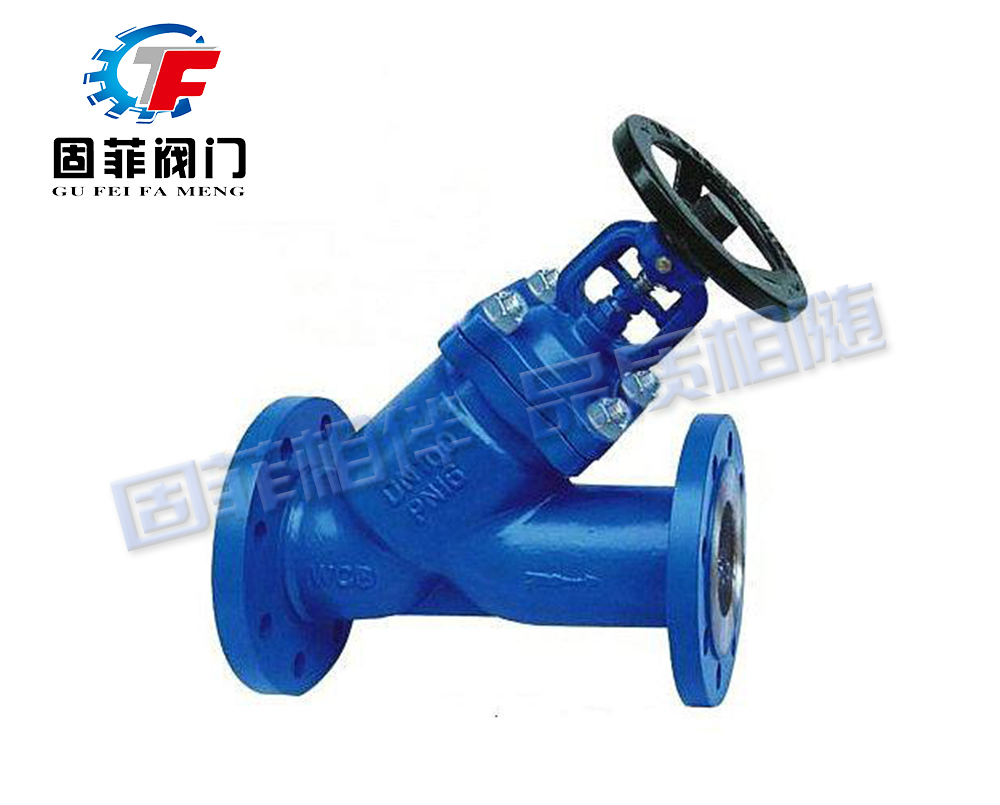

Y型截止阀

产品概述

直流式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。直流式截止阀的焊装于阀门的两法兰之间，阀门的侧面、底部设置有两个连接口。


产品特点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。

4、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。


执行标准

直流式截止阀的设计制造按GB12234-89GB12234-89；
结构长度按GB12221-89GB12221-89；
法兰尺寸按JB/T79-94JB/779-94；
阀门检查和试验按GB13927。


技术参数


型号	公称压力MPa		1.6
GFJ45H-16C	试验压力MPa	壳体	2.4
		密封	1.6
	工作温度		-30～180℃
	使用介质		水



主要零件材料


型号	阀杆、阀盖	灰铸铁	灰铸铜
GFJ45H-16C	阀杆、阀瓣	碳钢
	阀杆螺母	铜
	填料	石墨石棉盘根
