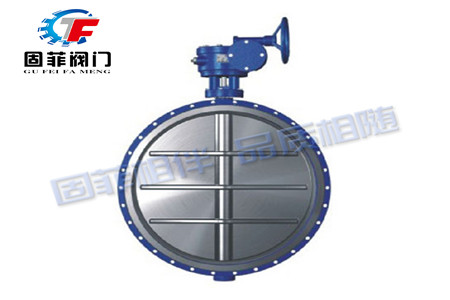

通风蝶阀

产品概述
手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，本阀可作为通风除尘管路双向启闭及调节装置，适用于冶金、矿山、水泥、化工、发电等待业的通风除尘及环境保护系统之中。特点：本阀为钢板焊接，长度短、重量轻、结构简单、使用维修方便，电动可实现现场操作和远距离控制。本阀为非密封型阀门。一般适用工业、冶金、环保等管道作通风调节介质流量之用。


产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
5、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。


执行标准
设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T 13927-1992；JB/T9092-1999


技术参数

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力  Ps(MPa)	强度试验	0.075	0.375	0.9
	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。



主要零部件材料

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨



产品材质

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6或WC9	C5或C12	铬Cr-18型、304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃
