产品概述

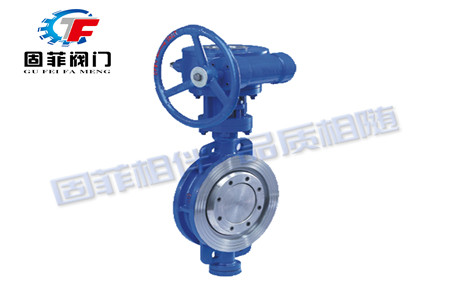

GFD373H对夹式三偏心蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则呈全开状态。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，其结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
产品特点
1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装。
5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6、更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。
应用范围
夹式蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。
对夹式蝶阀还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
执行标准
设计制造标准：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
结构长度标准：GB/T 12221-2005、API609、JIS B2002
连接法兰标准：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、API598、JIS B2003
技术参数
主要零部件材料
GFD373H对夹式三偏心蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则呈全开状态。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，其结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
产品特点
1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装。
5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6、更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。
应用范围
夹式蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。
对夹式蝶阀还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
执行标准
设计制造标准：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
结构长度标准：GB/T 12221-2005、API609、JIS B2002
连接法兰标准：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、API598、JIS B2003
技术参数
| 公称尺寸 | DN（in） | 2"-36" | 2"-36" |
| 公称压力 | PN（MPa） | 150LB | 300LB |
| 实验压力Ps（MPa） | 强度试验 | 3.0 | 7.5 |
| 密封试验 | 2.2 | 5.5 | |
| 适用介质 | 水、蒸汽、油品、酸碱类、海水等 | ||
| 适用温度 | -40～425℃ | ||
主要零部件材料
| 名称 | 材料 |
| 阀体 | WCB、CFB、CF8M |
| 阀板 | WCB、CFB、CF8M |
| 阀杆 | 304、316、1Cr13 |
| 密封套 | 316、304 |
| 填料 | 柔性石墨、氟塑料 |
产品结构图
外形尺寸
