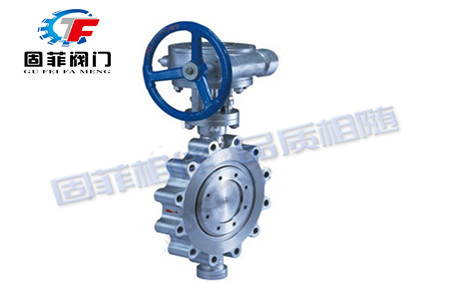

美标凸耳式蝶阀

提示：点击图片可以放大

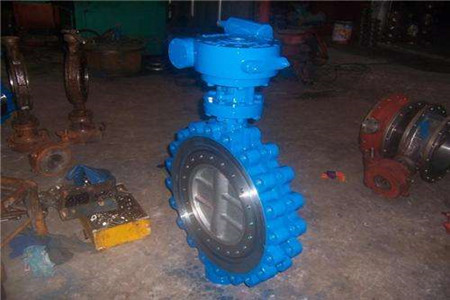

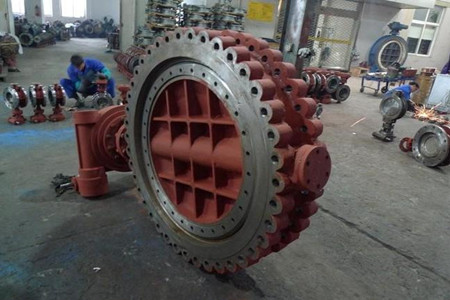

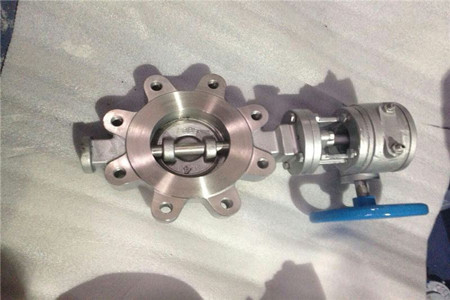

产品概述
GFTD373H美标凸耳式硬密封蝶阀又名支耳式蝶阀、单夹式蝶阀，是用双头螺栓将阀门连接在两管道法兰之间。美标凸耳式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门，适用于给消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

本产品815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为：由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命、确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。

产品特点
1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装。
5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6、更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。

工作原理
GFD373H美标凸耳式硬密封蝶阀是圆盘阀瓣，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°。

采用标准
设计制造标准：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
结构长度标准：GB/T 12221-2005、API609、JIS B2002
连接法兰标准：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、API598、JIS B2003

技术参数

公称尺寸	DN（in）	2"-36"	2"-36"
公称压力	PN（MPa）	150LB	300LB
实验压力Ps（MPa）	强度试验	3.0	7.5
实验压力Ps（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、酸碱类、海水等
适用温度	-40～425℃

主要零部件材料

名称	材料
阀体	WCB、CFB、CF8M
阀板	WCB、CFB、CF8M
阀杆	304、316、1Cr13
密封套	316、304
填料	柔性石墨、氟塑料

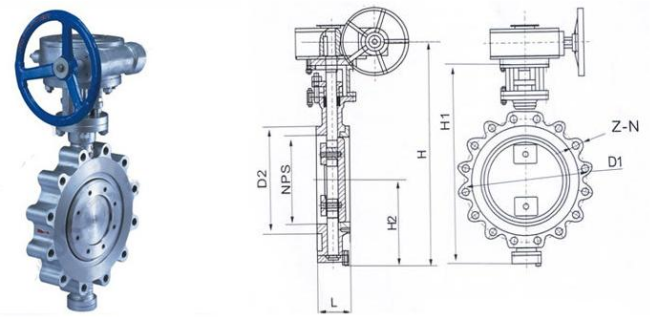

产品结构图

外形尺寸

型号	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d	Wt/kgs
型号	英寸	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z-d	对夹式	法兰式
GFTD37(4)3H-150LB	2"	1.72	43	14.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19	9	20
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19	11	29
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22	26	74
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	51	142
连接尺寸	12"	3.38	86	7.00	178	19.00	483	17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14"	3.63	92	7.50	190	21.00	533	18.75	476	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29	106	218
	16"	4.00	102	8.50	216	23.50	597	21.25	540	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	133	275
	18"	4.50	114	8.74	222	25.00	635	22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
GFTD37(4)3H-300LB	20"	5.00	127	9.00	229	27.50	399	25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24"	6.06	154	10.50	267	32.00	813	29.50	750	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35	394	580
	30"	6.50	165	11.50	292	38.75	985	36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	476	717
	32"	7.50	190	12.50	318	41.75	1060	38.50	978	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41	618	880
	36"	8.00	203	13.00	330	46.00	1168	42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41	762	1042
	6"	2.75	70					9.5	240	3.5	216	6.89	175	17.91	435	21.45	545	M20	8-22	28
	8"	2.80	71					11.75	298	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10"	3.00	76					14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	53
	12"	3.38	86					17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14"	3.63	92					18.75	476	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29	110
	16"	4.00	102					21.25	540	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	138
