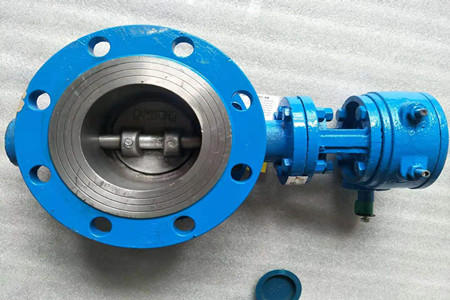

法兰三偏心蝶阀

 提示:点击图片可以放大
产品概述
GFD343H三偏心金属硬密封蝶阀符合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。GFD343H不锈钢硬密封法兰蝶阀结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。


产品特点
适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装置。
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


工作原理
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。


技术参数
公称通径DN(mm)50~2000
公称压力PN(Mpa)0.61.01.62.5
密封试验(Mpa)0.661.11.762.75
强度试验(Mpa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动


零部件材料
零件名称材料
阀体不锈钢
蝶板WCB、合金钢、不锈钢
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨



             产品结构图


外形尺寸

公称通经(DN)主要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa2.5MPa
LHH1DD1n-ФdDD1n-ФdDD1n-Фd
501083501121651254-181651254-181651254-18
651123701151851454-181851454-181851458-18
801143801202001604-182001608-182001608-18
1001274201382201808-182201808-182351908-22
1251404601642502108-182502108-222702208-26
1501405551752852408-222852408-223002508-26
2001527602003402958-2234029512-2236031012-26
25016583024339535012-2240535512-2642537012-30
30017889525044540012-2246041012-2648543016-30
35019095028050546016-2252047016-2655549016-33
400216119030556551516-2658052516-3062055016-36
450222125535061556520-2664058520-3067060020-36
500229130538067062020-2671565020-3373066020-36
600267134044578072520-3084077020-3684577020-39
700292152048089584024-3091084024-3696087024-42
8003181710530101595024-33102595024-39108599024-48
90033018105801115105028-331125105028-391185109028-48
100041019606501230116028-361255117028-421320121028-56
1200470225076014551380-391485139032-481530142032-56
140053024358501675159036-421685159036-48755164036-62
1600600278010301915182040-481930182040-561975186040-62
1800670302012302115202044-482130202044-562195207044-70
2000760327013502325223048-482345223048-622425230048-70
