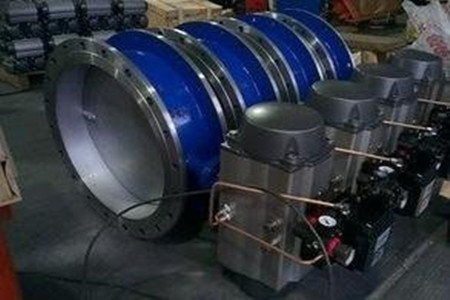

气动通风蝶阀

产品概述
气动通风蝶阀广泛应用于通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟 气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便，特别适用于低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门。气动通风蝶阀 与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。或者配行程限位开 关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管 道作通风调节介质流量之用。


产品特点
1、驱动力矩小，启闭灵活，操作方便可靠。
2、可配备各种驱动装置，如手动装置、推杆装置等。
3、阀芯可做成双门或百叶式，以满足不同用户的要求。
4、阀体上设置密封挡圈，密封无可见间隙，泄漏率小。
5、采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便。
6、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象。


执行机构
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。


主要零件材质
阀体：铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板：铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 ：铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
阀杆：碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料：氟塑料、柔性石墨
