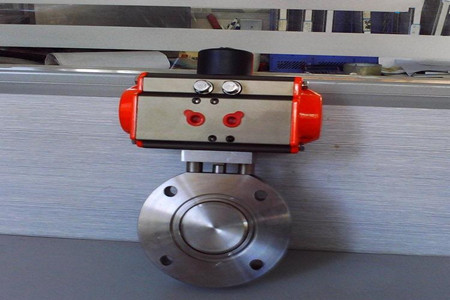

气动真空蝶阀

 提示:点击图片可以放大
产品概述
GFGIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。GFGIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。


技术参数
1、漏率:≤1.3×10-9Pa.M3/S;
2、适用压力范围:1.3×10-5Pa~3×105Pa;
3、工作温度:氟橡胶-25℃~+150℃;
4、安装位置:任意;
5、气源压力:0.4-0.6Mpa;
6、阀板两侧压力差与阀门开、关无关;
7、寿命:≥10000次。


主要零件材料
体、杆、板;
不锈钢、碳钢镀镍;
密封件;
氟橡胶、氟橡胶;
外形连接尺寸。


     产品结构图





外形尺寸



型号

DN

D

D0

B

N

推荐阅读>>气动真空蝶阀 球阀(一流的金属蝶阀)

C

H

L

E

GIQ-32

32

90

70

22

4

9

187

158

58

GIQ-40

40

100

80

22

4

9

197

158

58

GIQ-50

50

110

90

22

4

9

207

158

58

GIQ-63

63

130

110

28

4

9

227

158

58

GIQ-80

80

145

125

28

8

9

242

158

58

GIQ-100

100

165

145

28

8

9

262

158

58

GIQ-125

125

200

175

34

8

11

323

172

70

GIQ-160

150

225

200

34

8

11

348

172

70

GIQ-200

200

285

260

40

12

11

450

197

97

GIQ-250

250

335

310

45

12

11

525

248

117

GIQ-320

300

425

395

50

12

14

622

248

117

GIQ-400

400

510

480

60

16

14

733

295

138

GIQ-500

500

610

580

70

16

14

900

360

159

GIQ-600

600

750

720

80

20

14

980

370

174

GIQ-800

800

920

890

100

24

14

1220

410

240

GIQ-1000

1000

1120

1090

120

32

14

1594

580

300

GIQ-1250

1250

1440

1404

150

36

19

2050

736

390
