气动调节蝶阀

产品概述

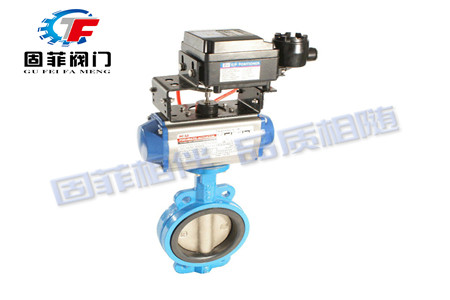

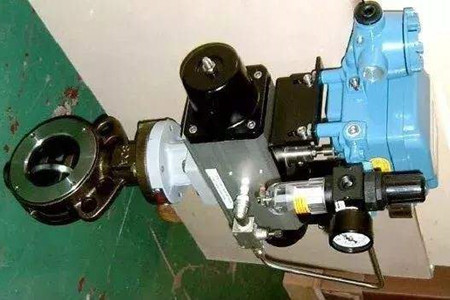

固菲阀门（上海）有限公司生产的气动调节蝶阀是由采用引进型气动执行器与三偏心密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑，加工方便，易制成大口径，气动调节蝶阀具有自清洗作用，阻力系数小，流通能力大。外加配阀门定位器，输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的装置。因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。


产品特点
1、金属调节属蝶阀结构简单，紧凑、体积小、安装方便；
2、密封结构独特，蝶板与阀座之间采用机械密封方式，零泄漏双向密封要求；
3、采用不同材料的金属阀座可以满足不同应用工况要求；
4、密封面采用堆焊硬质合金材料，提供产品密封面的耐磨性，延长阀门使用周期；
5、在开启和中间位置时，蝶板与阀座不接触，摩擦力小，蝶阀操作扭矩低；
6、合理的阀门结构使其适用于-200℃~+600℃的温度范围；
7、在维护过程中无须拆卸蝶板与阀轴，阀座可以整体更换。


主要技术参数

阀体形式	直通铸造蝶阀
公称通径	DN50～600mm
公称压力	PN1.0、1.6、2.5MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式、焊接式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料



执行机构

执行器型号	GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力	400～700KPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



主要性能指标

回差	带定位器：小于全行程的2%
基本误差	带定位器：小于全行程的±2%
泄露量l/h	符合ANSI B16.104 IV级标准
可调范围R	50：1



主零部件材料

零件名称	材料名称
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨
