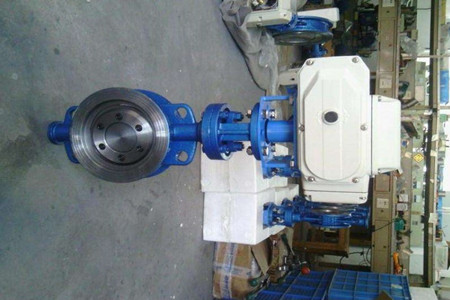

电动对夹三偏心蝶阀

产品概述
GFD973H电动硬密封法兰蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。电动硬密封法兰蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。电动硬密封法兰蝶阀被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。


三维偏心原理
1、偏心一  阀轴位于阀座后面，使得密封能够完全紧密环绕接触整个阀座。
2、偏心二  阀轴中心线偏离管道和阀门中心线，避免受阀开启和关闭的干扰。
3、偏心三  阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。


产品特点
由于电动硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。


执行器参数
1、功能强劲:智能型、调节型、开关式。
2、体积小巧：体积仅相当于同类产品的35%左右。
3、使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5、智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。


技术参数

公称通径	DN50～400mm
公称压力	PN1.6、2.5MPa
阀轴材质	碳素钢、304/316/316L不锈钢
阀体材质	碳素钢、合金钢、不锈钢
阀板材质	碳素钢、合金钢、不锈钢
阀座密封	不锈钢
结构形式	三维偏心
温度	≤425℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
特点	零泄漏、使用寿命长、便于安装、耐高温高压



执行器技术参数

电源	AC110、220、380V/DC24、220V
输出力矩	50N·M～2000N·M
任选功能	开关型、触点型、开度信号、智能调节型
动作范围	0～90°±5°
动作时间	15秒/30秒/60秒
环境温度	-30°～60°
手动操作	附带手柄操作
限   位	电气、机械二重限位
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号	0-10，1-5VDC/4-20mA(智能调节型)
